Системы точного нанесения Ultrasonic

Технология ультразвукового покрытия заменила обычные системы покрытия в широком диапазоне областей применения в промышленности и НИОКР и обеспечила выполнение процессов распыления, которые в другом случае были бы невозможны. По сравнению с множеством других систем покрытия ультразвуковые форсунки являются более точными, контролируемыми, надежными и экологичными.

Жидкость, распыляемая с малой скоростью и без давления, легко контролируется и значительно снижает избыточное распыление, так как капли оседают на поверхности, а не отскакивают от нее. Это обеспечивает значительную экономию материала и снижение выбросов в окружающую среду.

Ультразвуковые форсунки открывают широкий диапазон новых возможностей применения. Форсунки являются идеальным решением, когда требуется очень низкий расход. Они обеспечивают уникальные преимущества при распылении взвешенных частиц, поддерживая их равномерное распределение на протяжении всего процесса распыления при ультразвуковом воздействии со стороны форсунки. Это приводит к более равномерной дисперсии функциональных частиц, что позволяет осуществлять покрытие поверхности более тонким слоем.

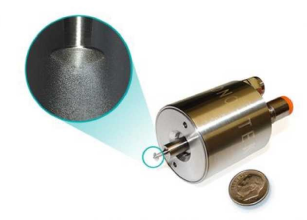

Ультразвуковые форсунки работают посредством преобразования высокочастотных звуковых волн в механическую энергию, которая передается в жидкость, создавая стоячие волны. При выходе жидкости из распыляющей части форсунки она разбивается на мелкодисперсный туман, состоящий из мельчайших однородных капель.

В отличие от форсунок, работающих под давлением, ультразвуковые форсунки не проталкивают жидкость через небольшое отверстие при помощи высокого давления для образования распыла. Жидкость подается через центр форсунки с относительно большим отверстием без давления и распыляется за счет ультразвуковых вибраций в форсунке. Специализированный высокоточный ультразвуковой генератор, разработанный Sono-Tek, обеспечивает механическую энергию, необходимую для создания вибраций в форсунке. Мощность, требующаяся для работы ультразвуковых форсунок, обычно составляет от 1 до 8 Вт.

Каждая ультразвуковая форсунка работает с определенной резонансной частотой, которая обуславливает медианный размер частиц. Размеры частиц имеют мало отклонений и могут быть математически рассчитаны, чтобы соответствовать плотному прогнозируемому распределению частиц. Например, форсунка с частотой 120 кГц образует капли с медианным размером 18 микрон (при распылении воды). Чем выше частота, тем меньше медианный размер частицы.

Каждая ультразвуковая форсунка работает с определенной резонансной частотой, которая обуславливает медианный размер частиц. Размеры частиц имеют мало отклонений и могут быть математически рассчитаны, чтобы соответствовать плотному прогнозируемому распределению частиц. Например, форсунка с частотой 120 кГц образует капли с медианным размером 18 микрон (при распылении воды). Чем выше частота, тем меньше медианный размер частицы.

Туман, созданный ультразвуковой форсункой и распыляемый с малой скоростью обычно сопровождается дополнительными формированием формы распыла с помощью воздуха, движущегося с низкой скоростью для захвата распыленного материала и направления его на поверхность для покрытия. Это обеспечивает точное управление распылением жидкости тонкими линиями, конической или широкой плоской струей.

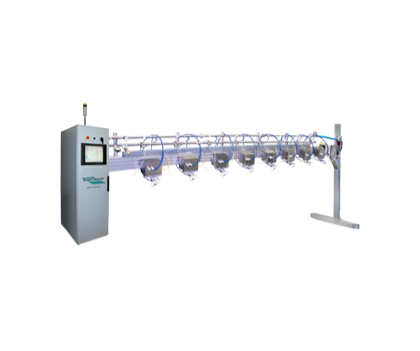

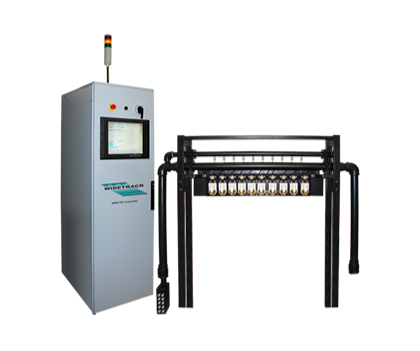

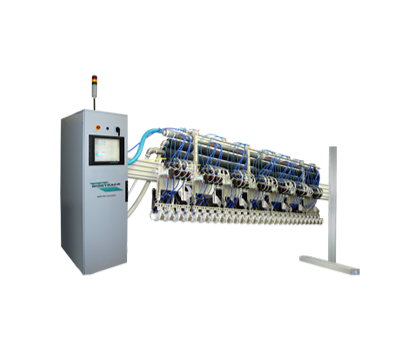

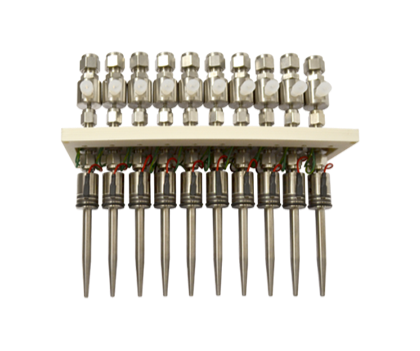

Диапазон форм распыления включает линии шириной от 0,015 дюймов (0,4 мм) до практически неограниченной ширины при использовании множества форсунок, установленных последовательно.

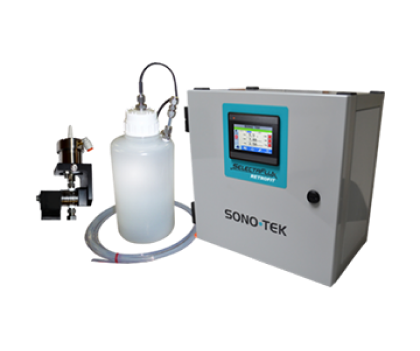

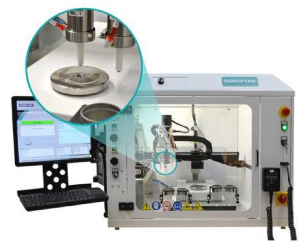

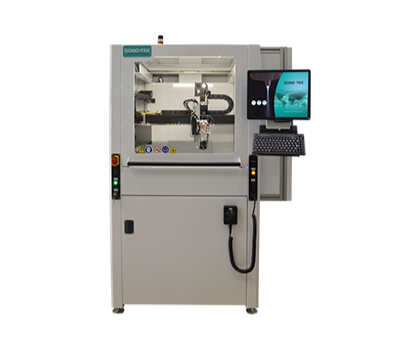

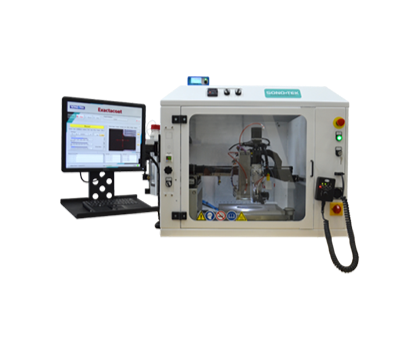

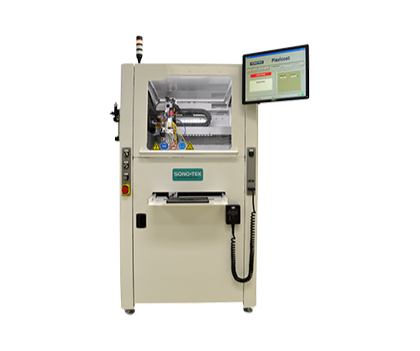

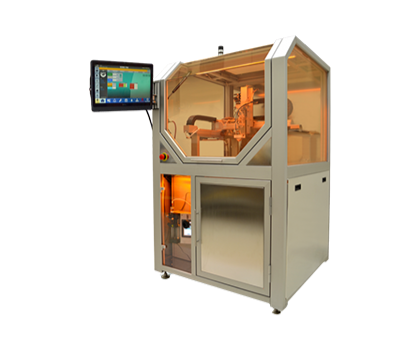

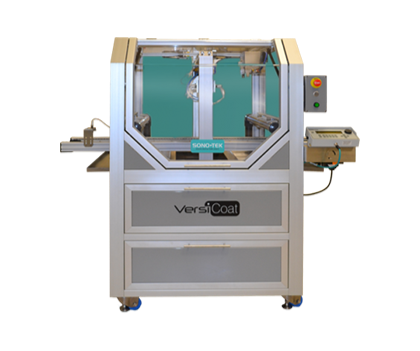

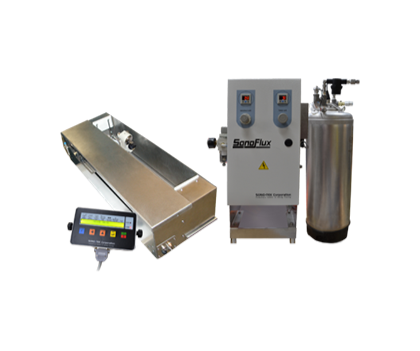

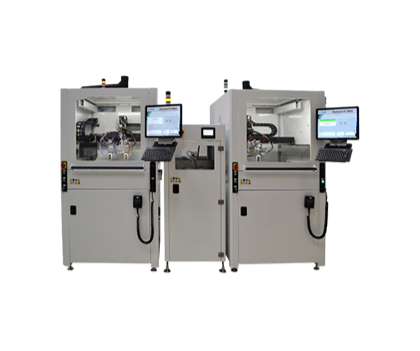

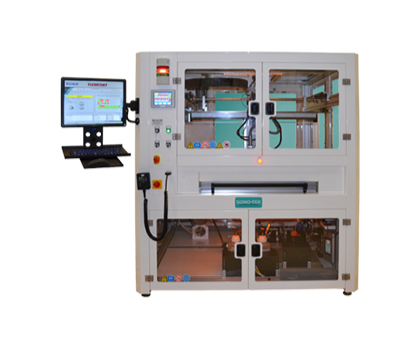

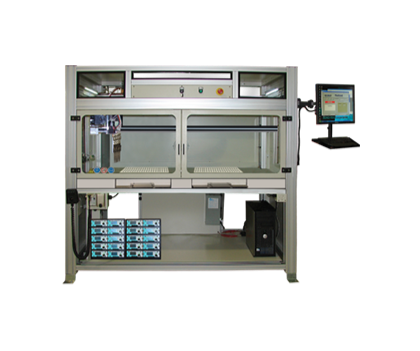

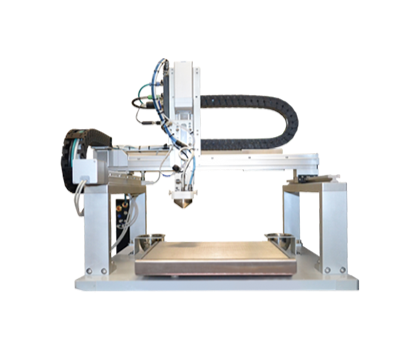

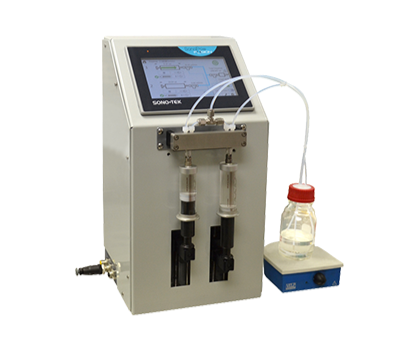

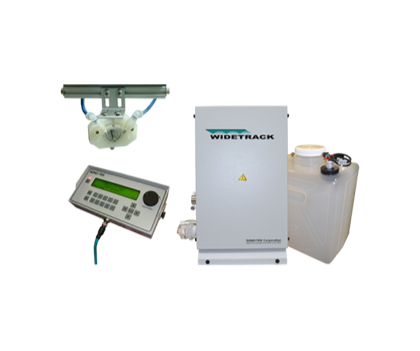

Ультразвуковые форсунки Sono-Tek встроены в системы сплошного покрытия, включающие подачу жидкости, выпуск, контроль движения и индивидуальные опции по запросу.

Точный контроль при помощи запатентованных систем управления распылением

Равномерный распыл с низкой скоростью, образуемый системами регулирования форм распыления ультразвуковой форсунки, часто требует формирования струи воздуха, отвечающей потребностям применения, в частности, когда требуется высокая точность или равномерное нанесение. Компанией Sono-Tek было разработано несколько запатентованных технологий формирования струи воздуха для придания распыляемой жидкости определенной формы, которую можно точно контролировать при помощи воздуха под низком давлением для захвата распыленного облака.
